Monitorování počítačem zpracovaného EEG v anestezii I

Souhrn

Cílovým orgánem většiny látek při anestezii je mozek. K projevům jeho funkce patří především vědomí. Je spojeno s elektrickou aktivitou neuronů, kterou lze z povrchu lebky snadno zaznamenávat elektroencefalografií (EEG). Elektrická aktivita mozku se v anestezii mění předvídatelným způsobem v závislosti na použitém anestetiku a jeho dávce. Hodnocení EEG je obtížné, ale výrazně ho zjednodušil rozvoj počítačů. Počítačem zpracované EEG (pEEG) se proto brzy může stát nedílnou součástí monitorování pacientů v anestezii. Pozornost anesteziologů při monitorování EEG se zpočátku soustředila na indexy hloubky anestezie (např. BIS, entropie, PSI, qCON aj.), ale funkci mozku nelze redukovat na jedno číslo. Je totiž nutné sledovat rovněž syrové křivky EEG a posuzovat změny jejich tvaru. Při vedení anestezie je důležité vyhnout se obrazu burst suppression, protože je rizikovým faktorem pooperačního deliria. Hodnocení vazby mezi fází a amplitudou oscilací neuronů (phase‑amplitude coupling) umožňuje blíže kvantifikovat hloubku anestezie. pEEG se využívá k prevenci nechtěné bdělosti v průběhu anestezie a k prevenci příliš hluboké anestezie, přestože přínos nebyl dosud bezpečně potvrzen. pEEG však prokazatelně zkracuje doby zotavení a snižuje dávky anestetik. Umožňuje personalizované vedení anestezie, příslušné studie probíhají. Nejrozšířenější monitory v ČR jsou pravděpodobně BIS, GE Entropy a Conox. Vývoj pEEG pokračuje, ale porozumění a aplikace vyžaduje stále větší znalosti mnoha oborů.

Klíčová slova:

anestezie – EEG – BIS – index hloubky anestezie – entropie

Cílovým orgánem většiny látek podávaných při anestezii je mozek. Ke klinickým projevům jeho funkce patří především vědomí. Přítomnost a stav vědomí se posuzují podle interakce s okolím (reakce na slovní a bolestivé podněty, reportování obsahu vědomí), jenže v celkové anestezii je schopnost reagovat na podněty reverzibilně snížena v důsledku iatrogenní řízené intoxikace anestetiky a opioidy [1]. Proto je obtížné kvantitu i kvalitu vědomí v anestezii hodnotit, zejména na mimotělním oběhu, na němž se nemohou projevit ani změny vegetativních funkcí.

Vědomí je podle dosavadních poznatků nejspíše důsledkem činnosti neuronů, která je spojena s elektrickou aktivitou v důsledku přesunů iontů na jejich membránách a synapsích. Nabízí se proto snímat a posuzovat tuto aktivitu jako projev funkce mozku nejenom u neurologických poruch, ale i během anestezie a operace. I z povrchu lebky lze snadno registrovat měnící se polarizaci neuronů zejména pacemakerového typu (tj. spontánně vytvářejících oscilace) zapojených v neuronových sítích. Při nestejné polarizaci neuronů na různých místech mozku vzniká mezi dvěma místy s nalepenými elektrodami (svod) rozdíl potenciálů, tj. elektrické napětí, které zaznamenává elektroencefalograf (EEG). Na záznamu EEG se elektrické potenciály projevují jako oscilace. U člověka je poprvé popsal německý psychiatr Hans Berger v roce 1929 [2], ačkoliv u zvířat byla elektrická aktivita mozku známa již v roce 1875 (Richard Caton) [3]. EEG se v současnosti běžně využívá v neurologii a psychiatrii. Pro anesteziology je zásadní, že se elektrická aktivita mozku v anestezii mění předvídatelným způsobem v závislosti na použitém anestetiku a jeho dávce. Manželé Gibbsovi, kteří tyto změny jako první popsali, proto již v roce 1937 doporučili, aby anesteziologové používali EEG ke sledování funkce mozku [4].

Hodnocení EEG záznamu, jak ho provádějí neurologové, je nejenom vědou, ale i uměním, hlavně je však časově náročné. Anesteziolog během operace na to nemá kapacitu, protože musí věnovat pozornost mnoha dalším parametrům. Proto se monitorování EEG v anestezii až do 90. let minulého století v praxi nijak zvlášť neprosadilo, i když ho někteří využívali k detekci ischemie mozku zejména v chirurgii karotid či k titraci léků (barbiturátové kóma k ochraně mozku při operacích aneurysmat mozkových cév, při léčbě nitrolební hypertenze nebo u refrakterních křečí). Interpretaci EEG záznamu výrazně zjednodušil a urychlil až prudký vývoj výpočetní techniky, takže v současnosti je možné činit to celkem snadno průběžně (on‑line) a bez významného časového zpoždění. Tento pokrok odrážejí doporučení mnohých odborných společností jako např. ESAIC [5], AAGBI [6] i ČSARIM [7]. Zdá se proto, že počítačem zpracované hodnocení EEG (pEEG) se stane i kvůli své neinvazivitě rutinní součástí sledování a monitorování pacientů v anestezii stejně jako se měří ventilace a hemodynamika, pulzní oxymetrie, kapnometrie, protože „kdo nemluví v číslech, neví, o čem mluví“ (lord Kelvin).

V české anesteziologické literatuře doposud neexistuje praktický návod, jak pEEG aplikovat ke zlepšení výsledků pacientů. V tomto přehledném článku jsou proto popsány základní vývojové etapy, indikace a způsoby využití pEEG k vedení anestezie GABA‑mimetiky (propofol, halogenované étery), což jsou anestetika nejvíce používaná v běžné klinické praxi v ČR, u dospělých pacientů. V prvním článku se pojednává o indexech hloubky anestezie a hodnocení tvarů EEG křivek, v navazujícím druhém článku o spektrální analýze EEG.

První etapa – index hloubky anestezie

Počítačem zpracované monitorování EEG v anestezii se dostalo do běžné klinické praxe až v polovině 90. let 20. století, kdy byl představen (1994) a FDA schválen pro anestezii (1996) první a dosud nejznámější monitor hloubky anestezie, přístroj Bispectral Index Monitor (BIS). Indikací bylo bránit nechtěnému vědomí při anestezii (AAGA, Accidental Awareness during General Anesthesia) [8]. V současnosti je dostupných více než deset různých monitorů [9]. Snímají elektrickou aktivitu mozku (oscilace) prostřednictvím patentovaných elektrod pouze ve frontální oblasti buď na jedné, nebo na obou stranách čela. Důvody, proč se EEG v anestezii registruje pouze z frontální oblasti, jsou dva. Prvním je, že se v anestezii nejvyšší amplituda EEG přesunuje z okcipitální oblasti, kde se nalézá u osob při vědomí, se zavřenýma očima, frontálně (tzv. anteriorizace, či frontalizace EEG). Druhým, praktickým důvodem je, že čelo pacienta je obvykle dobře přístupné (výjimkou je poloha na břiše) a nerostou na něm vlasy, takže se elektrody snadno nalepují. Nemožnost aplikovat elektrody na čelo však nevylučuje použití pEEG, protože jsou popsána alternativní místa k nalepení elektrod, např. mandibulárně, retroaurikulárně, nazálně i okcipitálně. Vždy je nutné oblast elektrod před nalepením odmastit, aby se snížil přechodový odpor mezi kůží a elektrodou či elektrodami, u většiny přístrojů by měl být nižší než 5 kΩ.

Monitory pEEG tedy registrují rozdíl elektrických potenciálů mezi dvěma elektrodami (svod) a zobrazují „syrovou“ křivku či křivky v případě více svodů (až čtyři) na displeji. Obvykle zaznamenávají i frontální elektromyografickou aktivitu a ukazují též kvalitu snímaného signálu. Sejmuté signály následně amplifikují, filtrují, různým způsobem zpracovávají a zobrazují, což vyžaduje určitý čas (tzv. processing time). Dosud nebylo zjištěno, že by některý z monitorů byl lepší než jiné, každý má své výhody i nevýhody.

V první etapě pEEG bylo výsledkem zpracování syrové křivky patentovanými a, s výjimkou GE Entropy, nepublikovanými algoritmy jedno „magické“ číslo, tzv. index hloubky anestezie, nejdříve BIS, později i další. Využívalo se zjednodušené představy, že podle indexu bude anesteziolog řídit dávkování celkových anestetik zajišťujících hypnotickou složku anestezie. Algoritmy byly, a stále jsou, nastaveny tak, že výsledkem zpracování oscilací je většinou číslo v rozmezí 0–100. Pacient, který je plně při vědomí, má index hloubky anestezie 100, kdežto pacient ve velmi hluboké anestezii, v níž je na displeji pouze rovná isoelektrická linie, má 0. Každý z výrobců používá vlastní index hloubky anestezie a vypočítává ho svým způsobem. Pro klinickou anestezii pak doporučuje udržovat svůj index v určitém rozmezí. Pro BIS se uvádí pásmo 40–60, stejně jako pro entropii u GE Entropy Modul či pro qCON (CONOX), pro Patient State Index u monitoru SedLine (Masimo) je pásmo 25–50 (obr. 1–4). Vzhledem k rozdílným způsobům výpočtů jednotlivých indexů je nelze jednoduše srovnávat mezi sebou, dokonce i hodnoty indexů vypočítané z téže syrové křivky se mohou vzájemně lišit.

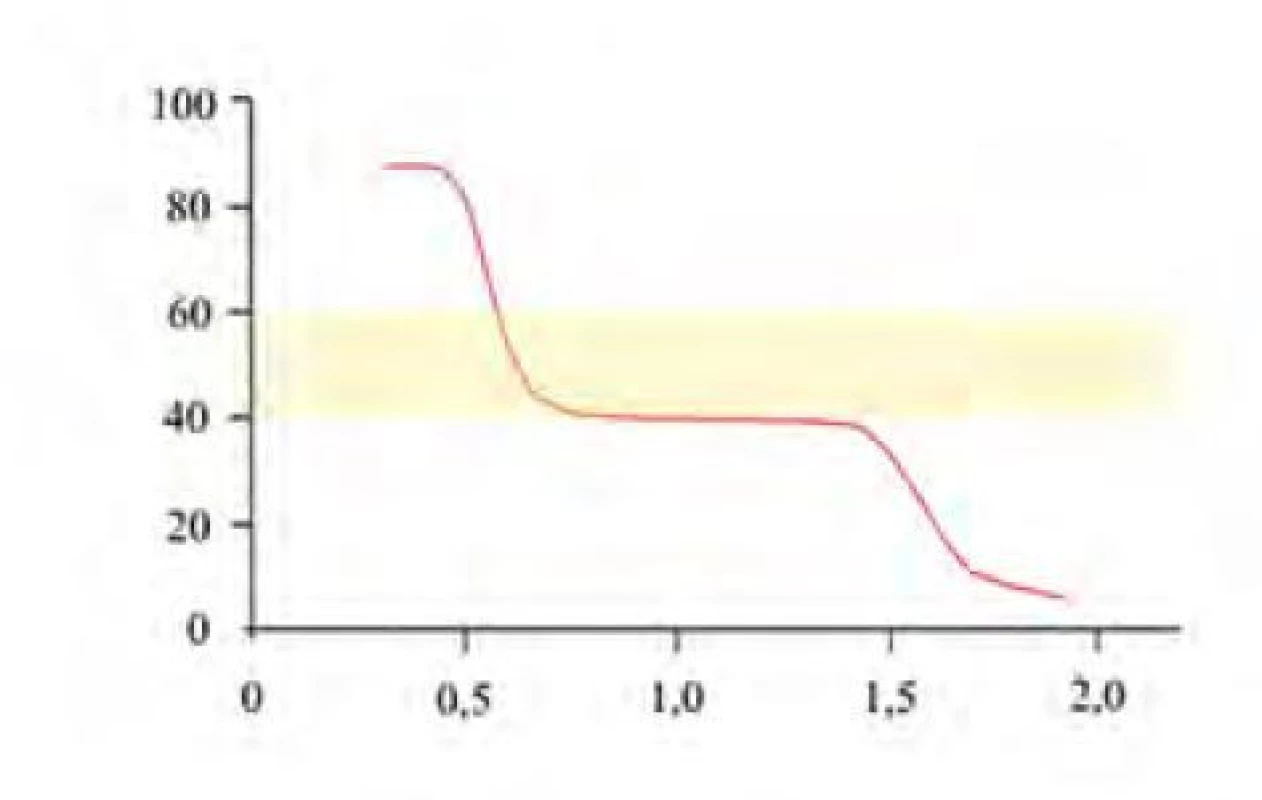

Soustředění se pouze na index hloubky anestezie bylo lákavé a jednoduché, jenže brzy vyšlo najevo, že vedení hypnotické složky anestezie pouze podle indexu její hloubky spolehlivě nefunguje, má limitace. Klinické známky jako okamžik ztráty vědomí, nebo naopak obnovení vědomí na konci výkonu totiž korelují s hodnotou indexů jen omezeně. Důvody jsou dva. Monitor totiž zobrazuje hodnotu indexu s určitou prodlevou, protože potřebuje nějakou dobu k výpočtu, to je tzv. processing time. Hodnota indexu na displeji je tudíž výsledkem zpracování křivky, která již z displeje zmizela. Rychlost posuvu křivky bývá standardně 25 nebo 30 mm.s^-1. Tato prodleva se liší nejen mezi jednotlivými monitory různých výrobců (např. výrobce u BIS uvádí 5–10 s, kdežto Ferreira et al. ve studii zjistili průměrně 30 s [10], zatímco Kreuzer et al. až 2 minuty! [11]), ale i podle směru změny indexu – prohloubení nebo změlčení anestezie. Druhým důvodem je, že se hodnoty indexů vypočítávají za určitou dobu (epocha), a pak se pro lepší zobrazení průměrují podobně jako třeba hodnoty saturace při pulzní oxymetrii. To je smoothing rate, u BIS lze nastavit 10, 15, nebo 30 s. Nesoulad mezi hodnotami indexů a klinickým stavem vedl ke zklamání z této metody monitorování, a proto se zájem o ni snížil.

Popularita pEEG však prudce stoupla po roce 2005. Monk et al. v něm publikovali studii, v níž zkoumali vliv vedení anestezie na dlouhodobé výsledky, a to u 1 064 dospělých nekardiochirurgických pacientů podstupujících velké operační výkony [12]. Mnohoproměnnou analýzou zjistili tři nezávislé rizikové faktory jednoroční mortality. Nejvýznamnějším z nich byla podle očekávání komorbidita pacientů (Charlson Comorbidity Score ≥ 3), dále hypotenze v průběhu výkonu a překvapivě také celková doba strávená v hluboké anestezii, jež byla definována hodnotou BIS < 45. Zřejmě poprvé se tak ukázalo, že vedení anestezie může ovlivnit výsledky pacientů po mnohem delší dobu (až jeden rok), než se čekalo.

V roce 2012 pak Daniel Sessler et al. z Cleveland Clinic uveřejnili další často citovanou retrospektivní studii [13]. Provedli ji u 24 120 pacientů, u nichž z elektronických záznamů o anestezii vypočítali průměrné hodnoty krevního tlaku, BIS indexu a minimální alveolární koncentrace (MAC) po celou dobu trvání výkonu. Následně pacienty podle těchto tří parametrů rozdělili do skupin s hodnotou příslušného parametru průměr ± 1 směrodatná odchylka (hranice vymezující průměr), resp. pod, či nad tímto pásmem, a zkoumali v nich mortalitu. Vyšlo jim, že ve skupině, v niž byly hodnoty všech tří parametrů nízké („tripple low“), tedy i nízký BIS čili výrazný útlum mozku po malé dávce anestetika (nízká MAC) se současnou hypotenzí, bylo riziko 30denní mortality 4x vyšší než ve skupině s průměrnými hodnotami, a to i po korekci vzhledem k věku, pohlaví, komorbiditám a náročnosti výkonu. Potvrdili tak souvislost hluboké anestezie s mortalitou. Je to však jen asociace, nebo příčina?

Dodnes to není jasné. Hluboká anestezie může působit větší výkyvy hemodynamiky, hypotenzi, vyšší nutnost farmakologické podpory oběhu, může mít též silnější imunosupresivní účinek. Naopak, hluboká anestezie může mít ochranný vliv na mozek i na celý organismus, např. snížením intenzity metabolismu, a tím nároků na oběh a ventilaci. Také navazující studie přinesly rozporné výsledky. Retrospektivní studie potvrzují spojení „tripple low“ s mortalitou [14, 15], kdežto Sessler et al. v randomizované prospektivní studii zjistili, že elektronické upozornění anesteziologů na „tripple low“ hodnoty (MAP (střední arteriální tlak) < 75 mm Hg, BIS < 45 a MAC < 0,80 nekorigovaný vzhledem k věku) překvapivě nevedlo ke snížení 90denní mortality ve srovnání se skupinou, v níž byl výskyt „tripple low“ registrován, ale anesteziologové upozorněni nebyli [16]. Tyto studie však rozhodně vedly k obnovení zájmu o pEEG.

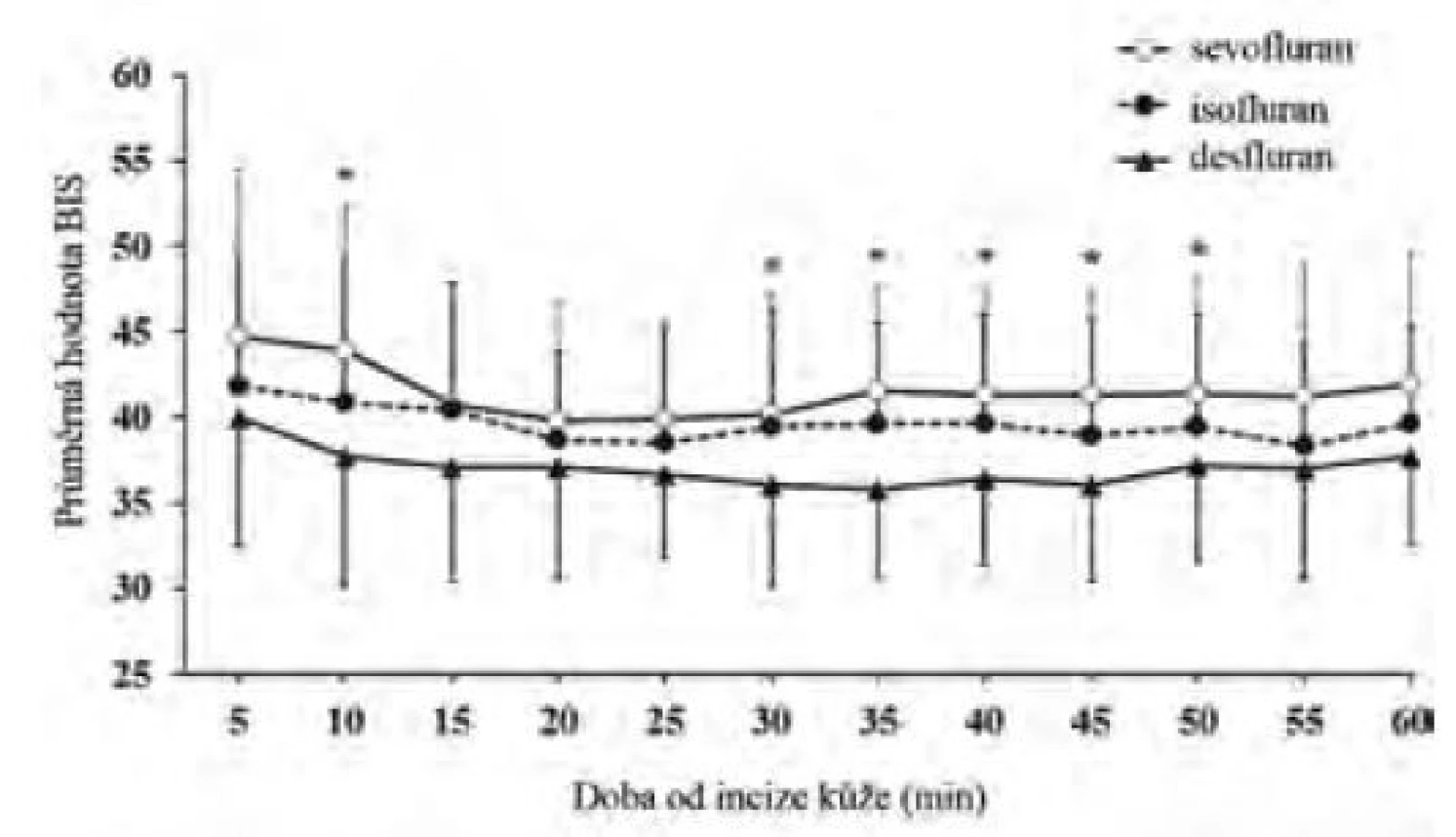

S indexy hloubky anestezie, BIS i jinými, se pojí mnoho dalších problémů, nejenom časová prodleva. Algoritmy výpočtů indexů jsou patentované a, s výjimkou GE Entropy, nepublikované. Různé verze software jednoho výrobce mohou vést k různým hodnotám jeho indexu, ačkoliv byl výpočet proveden z téže zaznamenané „syrové“ křivky. Indexy nejsou korigovány vzhledem k věku, i když se EEG s věkem nepochybně mění. Senioři v anestezii proto mohou mít falešně vyšší hodnoty indexů i přes dostatečný útlum vědomí a mohou tak být vystaveni nepotřebně vysokým dávkám anestetik [17]. Indexy navíc odrážejí jen frontální aktivitu a neberou vůbec v úvahu změny, k nimž může v anestezii docházet v jiných oblastech mozku. Hodnoty indexů se nemusí měnit lineárně s dávkou anestetik, nýbrž bisigmoidálně, alespoň u inhalačních látek (obr. 5) [18]. Různá anestetika podávaná v téže dávce (1 MAC) vedou k různým hodnotám indexů, tzn. anestetika se liší v mohutnosti hypnotického účinku. Např. ve studii autorů Kim et al. [19] u žen podstupujících thyreoidektomii měl podle BIS největší hypnotický účinek desfluran (po celou dobu operace byly hodnoty pod 40, tj. mimo doporučené pásmo 40–60), kdežto nejmenší sevofluran (po většinu doby byly hodnoty asi 45, tj. v doporučeném pásmu, obr. 6). Indexy nefungují spolehlivě ani při aplikaci látek, jejichž hlavním mechanismem účinku je působení na NMDA receptory (oxid dusný, ketamin, xenon). Indexy mohou být rovněž významně ovlivněny elektromyografickou aktivitou. Schuller et al. u ventilovaných dobrovolníků, jimž byla podána pouze svalová relaxancia bez celkových anestetik (!), zjistili technikou izolovaného předloktí, že se po relaxaci hodnota BIS snížila do pásma doporučeného pro celkovou anestezii, ale testovaní jedinci zůstali plně při vědomí [20]. V souhrnu, pouhý index hloubky anestezie sám o sobě není spolehlivým ukazatelem hloubky anestezie (její hypnotické složky) [21].

Poučením z první etapy monitorování pEEG je, že titrace anestezie podle libovolného indexu hloubky anestezie – bohužel a rozhodně – nestačí ke zlepšení výsledků. Funkci mozku nelze redukovat na jediné číslo a ignorovat další informace, které lze z křivky získat. Při vedení anestezie je tudíž nutné řídit se nejenom některým indexem hloubky anestezie, ale především „syrovou“ křivkou EEG, která je zobrazována v reálném čase. Jak ji v praxi hodnotit?

Druhá etapa – „syrová“ křivka: obrazy „burst suppression“ a „peak‑max“, resp. „trough‑max“

Současně užívané monitory pEEG ukazují na displeji, jak již bylo výše uvedeno, vždy hodnotu nějakého indexu hloubky anestezie (BIS, entropie, PSI, qCON aj.) a kromě dalších parametrů i „syrovou“ EEG křivku či křivky. Poskytují tedy příležitost monitorovat funkci mozku mnohem lépe než jen podle indexu hloubky anestezie. Problémem však je, že na přesnou interpretaci EEG nejsou anesteziologové školeni [22]. Před EEG křivkami mají ostych, protože na rozdíl od EKG, na němž jsou jasně patrné vlny P, kmity QRS a vlny T, zobrazuje EEG jen jakoby chaotické oscilace, v nichž se občas objevuje určitá rytmicita. Jenže anesteziologové kvůli hodnocení hloubky anestezie nepotřebují EEG přesně vykládat. K vedení anestezie jim totiž stačí soustředit se na tvary křivky (obrazy či vzorce), protože oscilace neuronů u pacienta při vědomí vypadají úplně jinak než oscilace neuronů v anestezii nebo dokonce v příliš hluboké anestezii (obr. 7). Obecně platí, že s prohlubující se anestezií dochází ke zpomalování frekvence oscilací a ke zvyšování, později ke snižování jejich amplitudy, pak se objevuje obraz „burst suppression“ a nakonec isoelektrická linie (obr. 7) [23]. Rozeznat tyto změny se lze naučit celkem jednoduše. Stačí k tomu krátký kurz, jak prokázali Sleigh et al. v roce 2007 [24] či Bombardieri, Sleigh et al. znovu v roce 2020 [25]. „Chápou‑li anesteziologové základy EEG a chtějí‑li se dívat na „syrovou“ křivku, vede to k přesnějšímu náhledu na stav pacienta než jen podle indexu hloubky anestezie [24].“ S určitým tréninkem, zkušenostmi a s využitím některých nepatentovaných, tj. veřejných indexů EEG dokážou anesteziologové také sami určit index hloubky anestezie s přiměřenou přesností [26]. Nejdůležitější je naučit se rozeznat obraz burst suppression, a také situaci, kdy index hloubky anestezie neodpovídá „syrové“ EEG křivce [27].

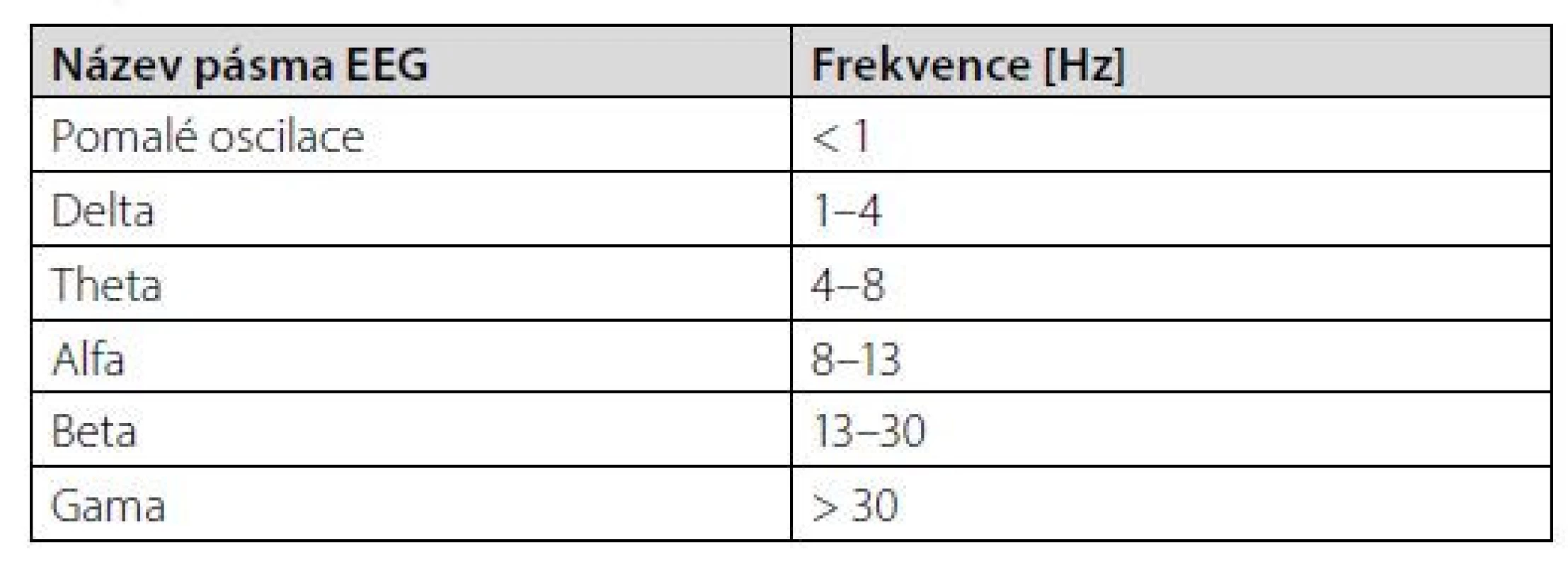

Na „syrové“ křivce, jak běží na displeji, se nejdříve zkoumá její frekvence. Na ose x je čas, na ose y amplituda. Jednotkou frekvence je Hertz, 1 cyklus za sekundu. Neurologové mluví o analýze v časové doméně, na EEG záznamu hledají základní dominantní rytmus (sled vln stálé frekvence), jeho abnormality (zpomalení, diskontinuity a absenci reaktivity) a tranzienty (např. spánkové či epileptické) vystupující ze základní aktivity. Rozeznávají šest frekvenčních pásem od pomalých oscilací s frekvencí nižší než 1 Hz (1/s) přes pásma delta (1–4 Hz), théta (4–8 Hz), alfa (8–13 Hz), beta (13–30 Hz), až po rychlé oscilace v pásmu gama (≥ 30 Hz, tabulka 1). Je snadné spočítat počet oscilací za dobu jedné sekundy a určit tak jejich frekvenční pásmo. Obecně platí, že frekvence oscilací s prohlubujícím se útlumem mozku v anestezii klesá. V chirurgické anestezii by proto oscilace neuronů měly být většinou a nejvíce v pásmu alfa. Jsou‑ li přítomny oscilace s vyšší frekvencí, může být anestezie příliš mělká, nebo jsou oscilace neuronů překryty elektromyografickou aktivitou, třesem či rušením, např. způsobeným elektrokoagulací.

Vedle frekvence je při analýze EEG křivky důležitá i její amplituda, která je na ose y. Je to vzdálenost mezi vrcholem a údolím jednoho cyklu, jednotkou je μV, někdy decibely (dB). Amplituda odpovídá výkonu signálu. Obecně platí, že amplituda oscilací se s hloubkou anestezie do určitého stadia zvyšuje, pak snižuje, zatímco frekvence oscilací se zpomaluje. Mozek v anestezii se ozývá jakoby hlubším hlasem (nižší frekvence) a více nahlas (vyšší amplituda), v hluboké anestezii zabručí jen občas (burst suppression) a posléze umlká (isoelektrická linie, aktivita neuronů vymizela).

Obraz burst suppression

Nejdůležitějším obrazem, který je nutné umět na „syrové“ křivce rozeznat, je „burst suppression“ (BS), protože tento obraz je vždy patologický (obr. 7 a 8). Poprvé ho popsal Derbyshire již v roce 1936 u koček anestezovaných pentobarbitalem. Burst suppression vyvolávají všechna celková anestetika působící přes GABA receptory, jsou‑li podávána v dostatečných dávkách, výjimkou je jedině halotan. Naopak, nevedou k němu látky účinkující přes NMDA receptory, výjimkou je však cyklopropan. Burst suppression se objevuje též v hypotermii, hypoxii, při intoxikacích (etanol, baklofen, bupropion, karbamazepin), Ohtaharově syndromu (časná infantilní epilepsie) či při poruchách corpus callosum. Nikdy se nevyskytuje ve spánku. Projevuje se střídáním „burstů“ (= výbojů) a isoelektrické linie. Na křivce EEG jsou tedy patrná období, v nichž neurony projevují elektrickou aktivitu, „pálí“ (firing), a období klidu, kdy jsou neurony hyperpolarizovány. Zpočátku ve sledovaném období (epocha, obvykle 63 s) převažuje elektrická aktivita (bursty), při dalším prohlubování anestezie bursty postupně mizí a prodlužují se stadia elektrické inaktivity, která je nejčastěji definována jako oscilace s amplitudou nižší než 5 μV po dobu delší než 0,5 s. Jako má každé anestetikum svou charakteristickou EEG křivku, má i svůj obraz BS. U propofolu jsou bursty kratší, ale častější, kdežto u sevofluranu jsou delší a mají vyšší amplitudu [28]. Podoby BS se mění i s věkem [29], amplituda burstů klesá a bursty jsou méně pravidelné.

Etiologie BS není dosud přesně známa, existují dvě hlavní hypotézy. První hypotéza předpokládá hypersenzitivitu kortexu v určité hloubce anestezie, protože bursty mohou být vyvolány stimulací mozku. V určité úrovní hyperpolarizace se totiž mohou v reakci na podnět otevírat HCN kanály (hyperpolarizací‑aktivované, cyklickými nukleotidy řízené kanály), které neurony depolarizují, a tak vyvolávají burst. Druhá hypotéza je metabolická, BS je podle ní důsledkem sníženého metabolismu mozku s poklesem tvorby ATP, následnou poruchou kalciových pump a opět hypersenzitivitou kortexu [30].

Kvantifikovat BS lze počtem epizod BS v záznamu, jejich trváním, prostřednictvím Burst Suppression Ratio (BSR) či pravděpodobností BS. Burst Suppression Ratio je poměr trvání suprese EEG (isoelektrické linie) k trvání epochy, výsledkem je číslo mezi 0 a 1, 0 znamená, že se BS v epoše nevyskytuje, kdežto 1 znamená, že celá epocha je vyplněna isoelektrickou linií. Pravděpodobnost BS stoupá lineárně s hloubkou anestezie, tzn. s koncentrací anestetik v mozku či u inhalačních látek s MAC, zvyšuje se tedy s klesajícími hodnotami indexů hloubky anestezie BIS či PSI (u entropie linearita neplatí, protože entropie je definována jinak než BIS a PSI). Pravděpodobnost BS se rovněž zvyšuje se stoupajícím věkem pacientů a s preexistující kognitivní dysfunkcí, resp. s obrazem atrofie mozku na zobrazovacích vyšetřeních, dále u stavů po traumatickém poranění mozku, u duševních onemocnění. Přítomnost těchto faktorů naznačuje tzv. vulnerabilní mozek.

Prakticky je důležité, že BS je nezávislým rizikovým faktorem pooperačního deliria (POD) [31]. Je známo, že POD je nejčastější komplikací v pooperačním období u seniorů podstupujících velké operace, řádově častější než např. infarkt myokardu. POD zvyšuje mortalitu, prodlužuje hospitalizaci, stupňuje riziko pooperační kognitivní dysfunkce a prodražuje péči. Čím déle BS trvá, tím je POD pravděpodobnější, zejména objevuje‑li se BS v průběhu operace, nikoliv jen krátce po úvodu do anestezie. Nejasný je vztah BS k pooperační kognitivní dysfunkci. Deiner et al. v jedné studii totiž zjistili ochranný vliv BS [32], kdežto v pozdější studii se ukázal opačný trend [33]. Je snadnější POD předcházet, než ho léčit. Zdá se, že monitorování EEG v anestezii by mohlo riziko POD snížit, dosud však nebylo prokázáno, zda vyhnutím se BS či jinak (např. snížením dávek anestetik, zkrácením zotavení). Snaha předejít BS se přesto považuje za rozumnou [34], protože BS je známkou buď příliš hluboké anestezie (řešením je její změlčení), nebo patologie (hypoxie, hypoperfuze, hypotermie), pak je nutno léčit vyvolávající příčinu. Záměrně se BS vyvolává k ochraně mozku při léčbě refrakterního status epilepticus či u nitrolební hypertenze.

Je nutné upozornit, že automatická detekce nemusí na rozdíl od vizuální analýzy přesně zachycovat výskyt BS. Může ho podhodnocovat [35] i nadhodnocovat. Automatická detekce BS má nižší citlivost zejména u seniorů kvůli změnám EEG při stárnutí, jako jsou nízká voltáž EEG v důsledku ztenčení mozkové kůry a atrofie mozku prodlužující vzdálenost mezi elektrodami a mozkem, nebo v poloze na břiše [36]. Naopak, bursty může monitor někdy chybně považovat za pravidelné oscilace, což může falešně zvyšovat hodnotu indexu hloubky anestezie. Proto je nutné k rozeznání BS sledovat syrovou křivku a mít správně nastavenou citlivost snímání (μV/mm).

Obraz přiměřené chirurgické anestezie, peak‑max versus trough‑max

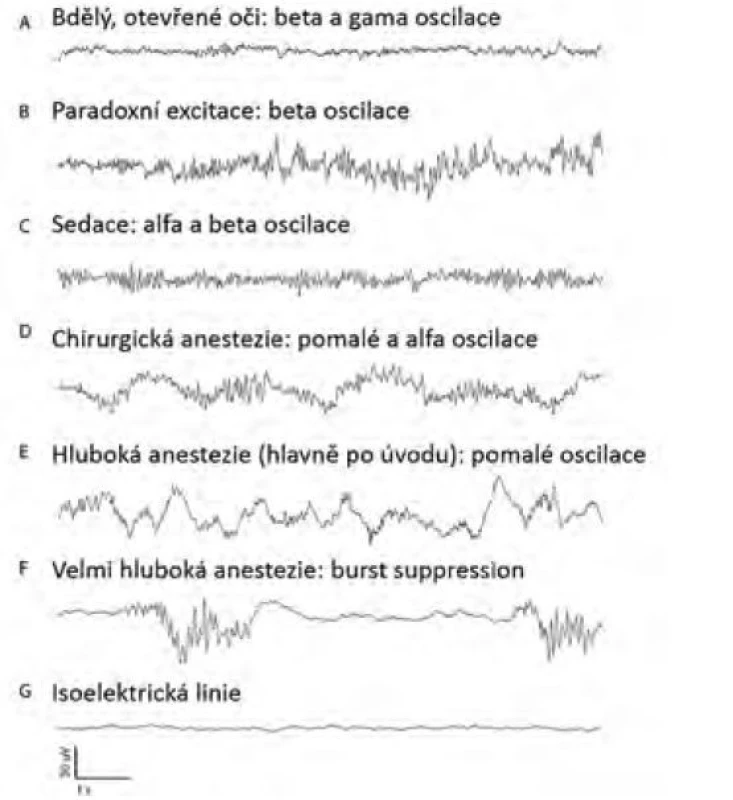

Není‑li na syrové EEG křivce patrný obraz BS (příliš hluboká anestezie nebo patologie) a jsou‑ li patrné kontinuální oscilace, jedná se velmi pravděpodobně o obraz přiměřené chirurgické anestezie (obr. 1–4, 7, stadia D, E). Na displejích je vidět, že křivka pomalu kolísá (v pásmu delta) a na tyto pomalé oscilace nasedají další, většinou menší, ale rychlejší oscilace (v pásmu alfa). Lze si představit dvě sinusoidy položené na sebe, které tak spolu vytvářejí vzorec alfa‑delta. Je způsoben hyperpolarizací kůry i thalamu GABA‑mimetickými anestetiky. Hyperpolarizace thalamu ho přepíná z přenosového („relay“) módu při vědomí a v REM spánku, kdy jsou senzorické informace přenášeny do příslušných korových center, do „bursting“ módu (oscilace v pásmu alfa), v němž je thalamo‑kortikální konektivita porušena. Hyperpolarizace kůry narušuje intrakortikální konektivitu, protože stereotypní pomalé oscilace omezují přenos informací (více z frontálních oblastí dorzálním směrem, tj. feed‑back, než z primárních senzorických oblastí frontálně, tj. feed‑forward). Kůra se tak rozděluje (fragmentuje) na okrsky. Vzorec alfa‑delta by neměl být slučitelný s vědomím a měl by ukazovat dostatečný útlum účinku nociceptivních impulsů na mozek. Měl by to být cíl titrace GABA‑anestetik [37].

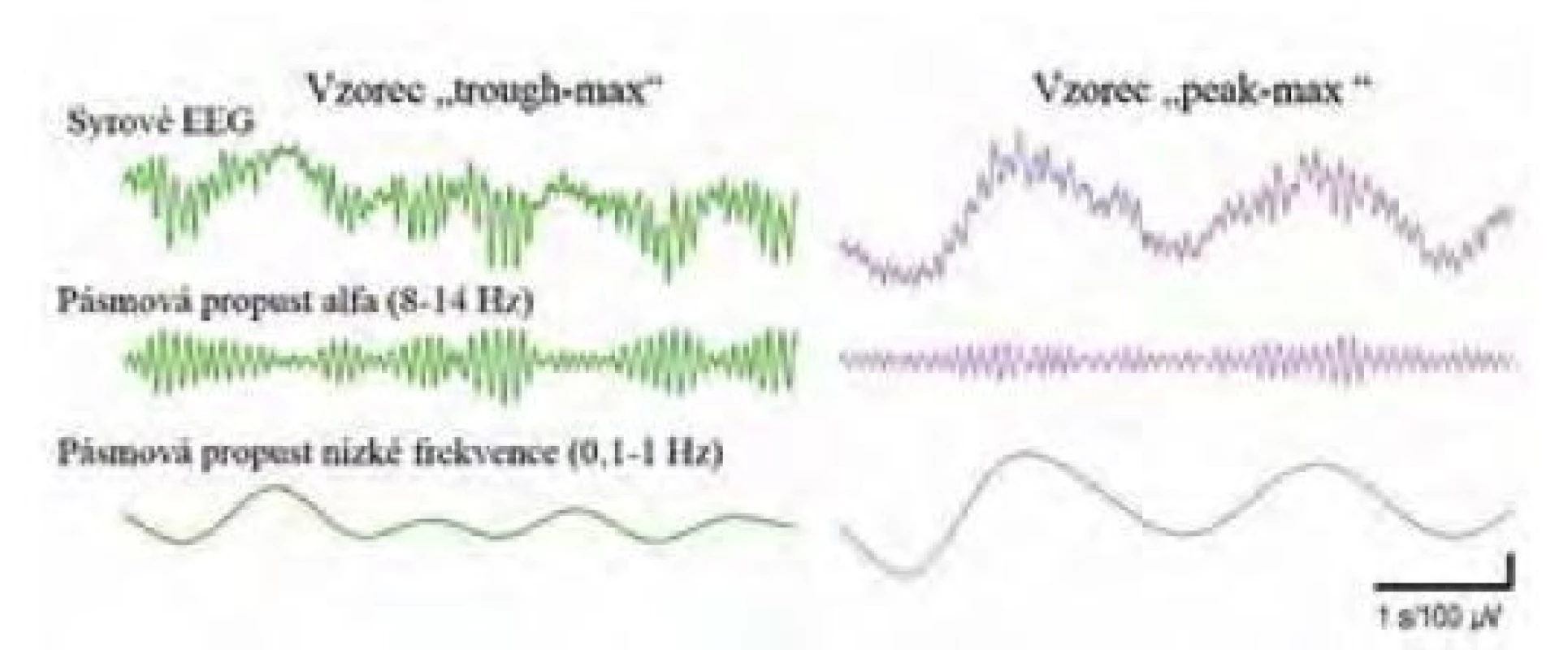

K přesnějšímu hodnocení hloubky anestezie, je‑ li na displeji patrný vzorec alfa‑delta, je nutné zkoumat vztah obou sinusoid, tj. vazbu mezi fázemi pomalých oscilací (pásmo delta) a amplitudou rychlejších oscilací (alfa), čili jak fáze pomalejších oscilací (vrchol, nebo údolí) mění, moduluje amplitudu rychlejších oscilací [38, 39], tzv. „phase‑amplitude coupling“. Je tedy třeba dívat se, kde jsou rychlejší oscilace na pomalejší sinusoidě lépe patrné, s větší amplitudou, zda jsou na vrcholech pomalejších oscilací (obraz „peak‑max“), nebo naopak v údolích pomalejších oscilací (obraz „trough‑max“). Vzorec „peak‑max“ představuje přiměřenou anestezii, kdežto při „trough‑max“ je anestezie buď neúměrně mělká, pacient může nabýt vědomí, nebo naopak příliš hluboká (obr. 9) [38]. V rozlišení v případě nejistoty může pomoci klinický stav, hodnota MAC (při inhalační anestezii) a hodnota indexu hloubky anestezie.

Alfa oscilace se posouvají po křivce delta oscilací s hloubkou anestezie, ale mohou měnit svou velikost i v průběhu stabilní anestezie, a to v závislosti na míře antinocicepce. Pokud se amplituda alfa oscilací snižuje, či dokonce tyto oscilace vymizí, může to při stabilní anestezii ukazovat na nedostatečnou antinocicepci (také však na technický problém s odpařovačem, resp. s dávkovačem, nitrožilní linkou či žilním vstupem v případě TIVA). Amplituda alfa oscilací se rovněž snižuje se stoupajícím věkem, při kognitivní dysfunkci či se změnou stavu pacienta (např. v sepsi, u drogově závislých). Nízká amplituda alfa oscilací před nabytím vědomí může predikovat emergentní delirium („při probouzení“). Předpokládá se proto, že „maximální amplituda alfa oscilací v průběhu anestezie může představovat ideální stav celkové anestezie s dostatečnou antinocicepcí a s vhodnou hloubkou anestezie. Snaha o dosažení tohoto stavu titračním podáváním anestetik, opioidů i svalových relaxancií (se zohledněním relaxometrie) by mohla představovat cestu k personalizovanému vedení anestezie“ [42]. Maximalizovat alfa oscilace v anestezii je možné jednorázovou (!) premedikací benzodiazepiny [40, 41], titračním podáváním anestetik a opioidů, suplementací propofolu během „probouzení“. V současnosti probíhá studie s cílem zjistit vliv takového postupu na četnost deliria na poanestetické jednotce [42].

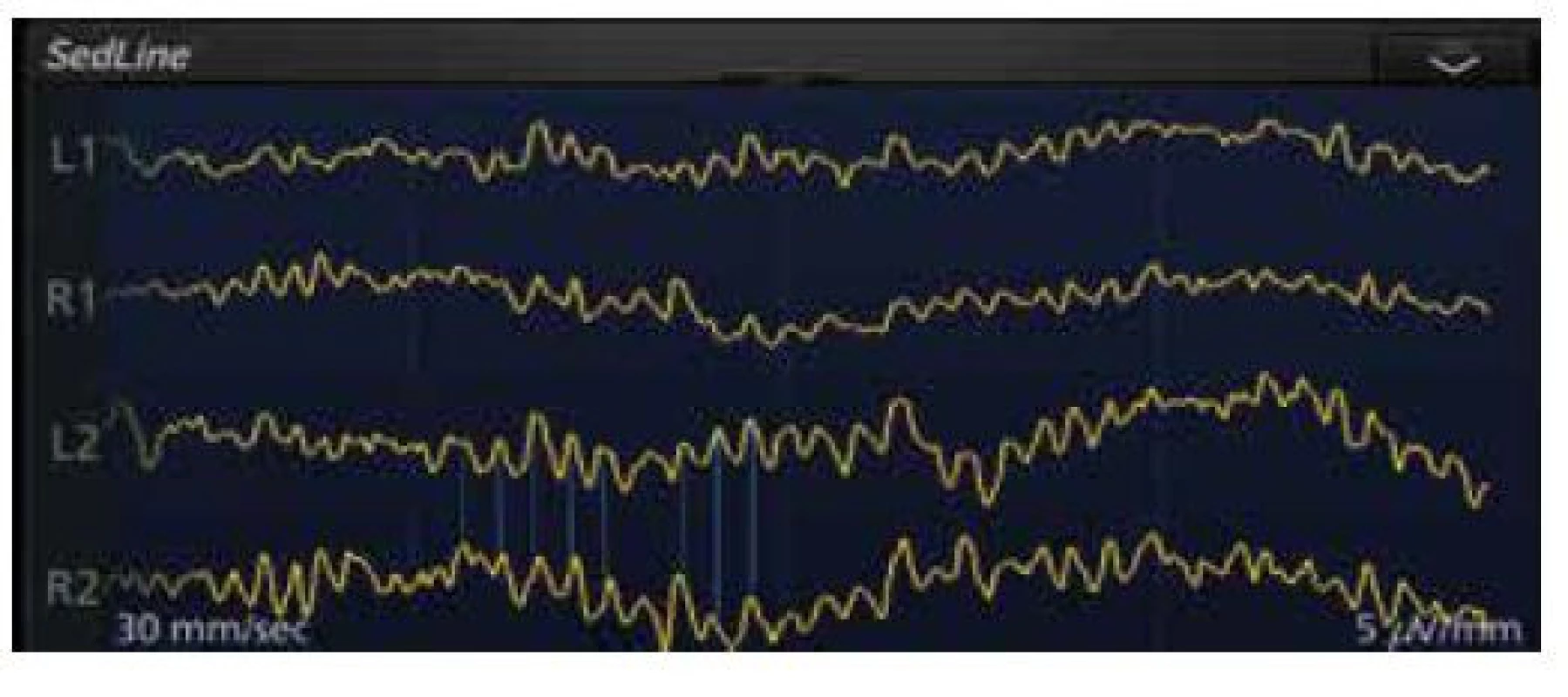

Při registraci více kanálů EEG z čela pacienta si lze dále povšimnout koherence oscilací na obou stranách mozku v pásmu alfa. Koherence je v podstatě korelace, tedy vzájemný vztah dvou veličin nebo procesů, zde oscilací. Koherence proto znamená vzájemnou souvislost fáze a amplitudy oscilací vycházejících buď ze dvou různých míst mozku (koherence prostorová), nebo z jednoho místa, avšak s určitým časovým odstupem (koherence časová, autokorelace). Koherentní oscilace jsou tudíž oscilace se stejnou frekvencí, stejným směrem kmitání a se stejnou fází, resp. stejným fázovým rozdílem (posunem, obr. 10). Míru koherence lze měřit stupněm koherence nebo koherenční dobou (doba, v níž stupeň koherence neklesne pod určitý práh, vzorce neuvedeny). Koherentní oscilace frontálně v pásmu alfa jsou projevem aktivity neuronů v thalamo‑kortikální smyčce a spolu s pomalými delta oscilacemi vznikajícími v kůře mozku společně narušují komunikaci neuronů, a tím vedou k bezvědomí navozenému GABA‑anestetiky.

Poučením z druhé etapy monitorování pEEG, v níž se sleduje „syrová křivka“ společně s indexem hloubky anestezie, je, že při znalosti obrazů EEG (burst suppression, peak‑max, trough‑max) je možné získat o anestezii mnohem více informací než jen z indexu hloubky anestezie. Do jisté míry lze navíc posuzovat i úroveň antinocicepce a predikovat emergentní i pooperační delirium.

Zlepšuje však pEEG skutečně výsledky anestezie?

Posuzování hloubky anestezie je významným problémem již od jejích začátků. Vždyť i příčina prvního úmrtí pacienta v důsledku anestezie (15letá Hanah Greener, chloroform) je dodnes nejasná, protože mohlo jít jak o předávkování, tak naopak o příliš mělkou anestezii [43]. I se současnými nástroji (měření ETAC, EEG aj.) je často obtížné posoudit, zda je hypnotická složka anestezie příliš mělká, příliš hluboká, nebo přiměřená [43]. Příliš mělká anestezie může vést k nechtěné bdělosti v průběhu operace (AAGA, Accidental Awareness during General Anesthesia), kdežto příliš hluboká anestezie prodlužuje zotavení a může být spojena s dalšími nepříznivými výsledky, např. se zvýšenou mortalitou, jež se přičítá negativnímu vlivu anestezie na hemodynamiku a/nebo imunitu, a s pooperačními neurokognitivními komplikacemi, jako jsou pooperační delirium (POD) a/nebo pooperační kognitivní dysfunkce (POCD). Hloubka anestezie se tak stále určuje převážně klinicky, i když pEEG v tom může významně pomoci. Vždy je však nutné respektovat omezení jednotlivých přístrojů a neužívat je při vedení anestezie jako autopilota. Jelikož National Institute for Health and Care Excellence (NICE) ve Spojeném království považuje dostupné monitory za rovnocenné [44], je možné jejich přínos ve čtyřech indikacích zobecnit.

První indikací nového přístupu k pEEG od poloviny 90. let byla prevence nechtěné bdělosti v průběhu anestezie. K této komplikaci sice dochází vzácně, podle výsledků národního auditu ve Spojeném království (NAP5) v 1 případě z 19 600 celkových anestezií [45]. Jenže u některých pacientů (ženy, obézní, mladší, s úzkostí, s obtížným zajištěním průchodnosti dýchacích cest, s anamnézou AAGA, v šoku), některých operací (s mimotělním oběhem, císařský řez), některých technik anestezie (TIVA, hlavně se svalovou relaxací) či v důsledku technických problémů může být riziko AAGA významně vyšší, nejčastěji se uvádí u 1–2 pacientů z tisíce. Nechtěná bdělost může být spojena s bolestí a vytvořením paměťové stopy, což může vést k posttraumatické stresové poruše. Otázka, zda pEEG může snížit výskyt AAGA, byla zkoumána podle údajů v Cochraneově přehledu z roku 2016 v nejméně 160 studiích s více než 50 tisíci účastníky. Pro metaanalýzu se však hodilo jen 18 studií s 36 tisíci subjekty. Ukázalo se v ní, že pEEG má na riziko AAGA stejný vliv jako standardní monitorování prostřednictvím analýzy vydechovaných plynů u inhalační anestezie [46, 47]. Použití pEEG je však jednoznačně doporučeno k prevenci AAGA u TIVA se svalovou relaxací [6, 7], nově (září 2021, UK) se má uvážit i u celkové anestezie s inhalačními anestetiky [6].

Druhou indikací pEEG je prevence příliš hluboké anestezie. Podle Cochraneova přehledu šesti randomizovaných studií s 2 929 účastníky z roku 2018 se zdálo, že vedení anestezie s pEEG by mohlo snížit riziko POD i riziko POCD u pacientů starších 60 let podstupujících nekardiochirurgické a ne‑neurochirurgické výkony [48]. Bohužel, výsledky studie ENGAGES z února 2019 s 1 232 subjekty > 60 let tento závěr nepotvrdily, ačkoliv ve skupině, v níž byla anestezie vedena podle pEEG s cílem vyhnout se BS, byla 4xnižší mortalita do 30 dnů (0,7 % vs. 3,0 %) [49]. V navazující analýze však bylo zjištěno, že hluboká anestezie nebyla spojena s vyšším rizikem úmrtí do jednoho roku než mělká anestezie [50]. Podle současných názorů tedy pEEG není v indikaci prevence pooperačního deliria u seniorů, ani v jiné populaci oprávněné [51]. Jde sice o metodu neinvazivní, ale poškození pacientů spočívá ve zvýšených nákladech s absencí prokázaného přínosu [51].

Lze tedy pEEG použít mimo studie? Je‑ li třetí indikací zkrácení dob zotavení, pak ano. Různí autoři opakovaně ve 20, 36 a v 52 studiích prokázali v Cochraneových metaanalýzách pro BIS snížení dávek anestetik, jak u inhalační anestezie, tak u propofolu, což vedlo ke zkrácení dob zotavení do otevření očí, do reakce na slovní výzvu, do extubace a do orientace, většinou o 2–3 minuty, a ke zkrácení doby pobytu na poanestetické jednotce (téměř o 7 minut), nezkrátila se však doba do schopnosti propuštění domů [52, 53, 54]. Otázkou rovněž je, zda je takové zkrácení klinicky významné. Podobné výsledky byly publikovány i pro entropii, ačkoliv kvalita studií nebyla velká [55].

Podle názoru autora je v současnosti nejdůležitější čtvrtá indikace, a to personalizované vedení anestezie, ačkoliv ta ještě nebyla potvrzena studiemi. Fritz et al. zastávají názor, že „úkolem anestezie je zabránit současnému utrpení, nikoliv vzpomínkám na ně,“ a proto „doporučují spíše hlubší anestezii a považují přitom za rozumné předejít obrazu burst suppression či zkrátit jeho trvání“ [31]. K tomu je nezbytné pEEG. Vedení anestezie podle pEEG totiž umožňuje titrovat dávky podle reakce konkrétního mozku na rozdíl od titrace podle MAC (populační parametr, koncentrace bránící pohybové reakci na kožní řez u 50 % pacientů), a to zejména u vulnerabilních pacientů. Kromě toho, monitorace pEEG může též přinášet informace o míře antinocicepce, a to na základě EEG a EMG faciálních svalů (ukazatel EMG u BIS, SedLine, gradient mezi RE a SE u entropie, index qNOX u monitoru CONOX). Očekává se, že studie zkoumající vliv personalizovaného vedení anestezie na výsledky pacientů (např. ENGAGES CANADA NCT 02692300, nebo Australian and New Zealand Clinical Trial Registry ID 12617001354370) budou publikovány již brzo. Možná je pochopitelně i detekce ischemie mozku či křečí v anestezii, i když na to není anesteziolog dostatečně vzdělán a monitorace je doposud omezena jen na frontální oblast.

Monitory hloubky anestezie

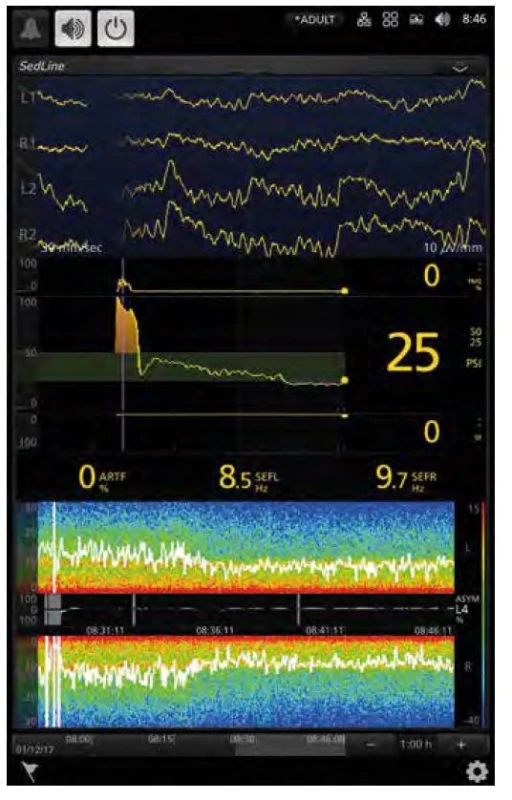

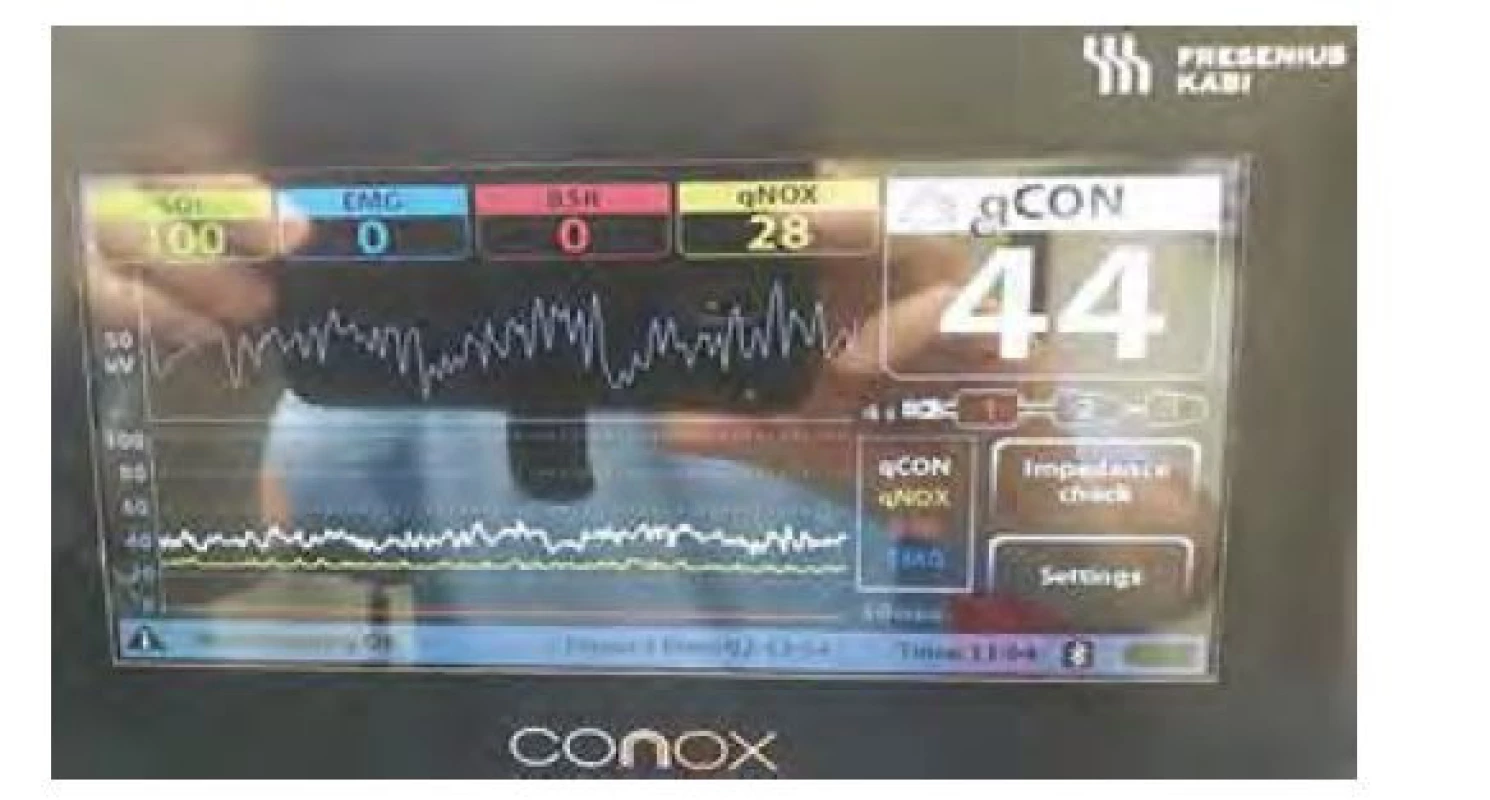

Nejpoužívanějšími monitory pEEG v ČR jsou pravděpodobně Bispectral Index (BIS) monitor (Medtronic, USA) a Entropy Module (GE Healthcare, USA), své místo mají i SedLine Monitor (Masimo, USA) a nově i qCON 2000 Monitor (Quantium Medical, Španělsko, resp. v ČR Fresenius‑Kabi). BIS (starší verze) a monitor Entropy ukazují na displeji pouze indexy hloubky anestezie a syrové EEG, kdežto novější verze BIS, SedLine a qCON provádějí i spektrální analýzu EEG a dovolují ještě přehlednější zpodobnění funkce mozku. Spektrální analýza bude předmětem článku Monitorování počítačem zpracovaného EEG v anestezii a možnosti využití II.

BIS

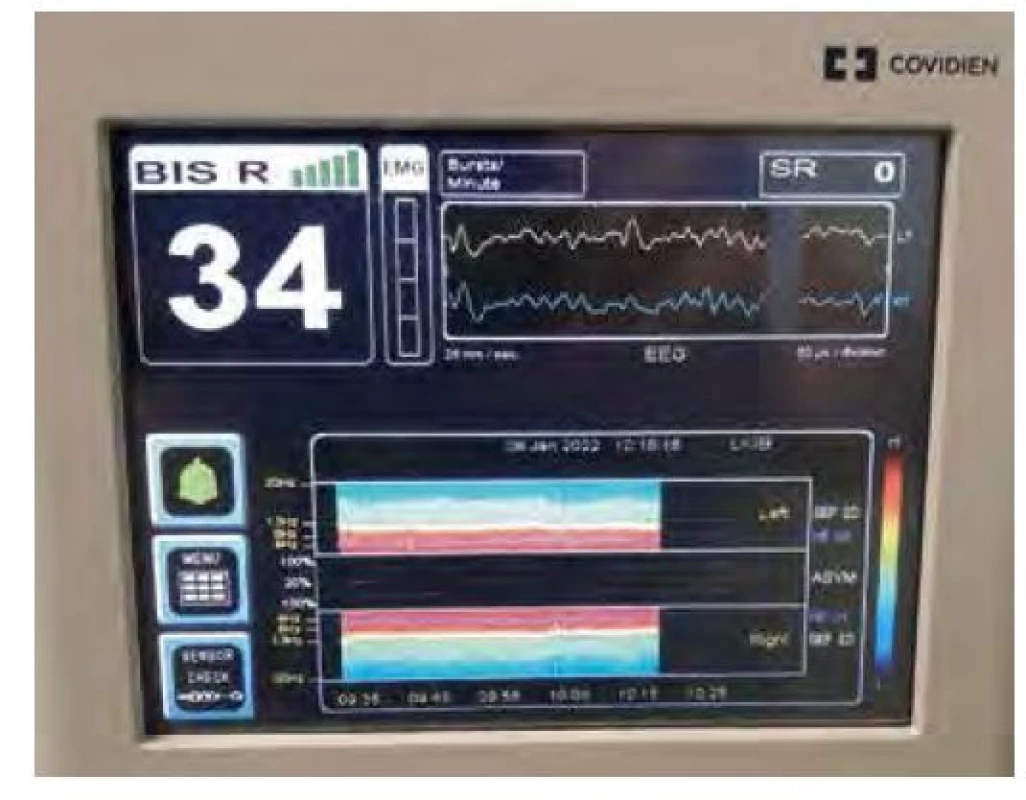

Monitor BIS firmy Medtronic (USA), zpočátku Aspect Medical Systems (USA), později Covidien (Irsko), byl prvním a zřejmě dosud je nejpopulárnějším a nejužívanějším monitorem hloubky anestezie na světě. Dnes existuje v několika generacích. Umožňuje snímat prostřednictvím patentovaných elektrod až čtyři kanály EEG, zobrazuje hodnotu BIS a její trend v čase, přičemž lze srovnávat hodnoty BIS z pravé, nebo z levé oblasti čela. Kromě toho ukazuje EMG obličejových svalů, v případě výskytu BS pak počet burstů a BS ratio (obr. 1).

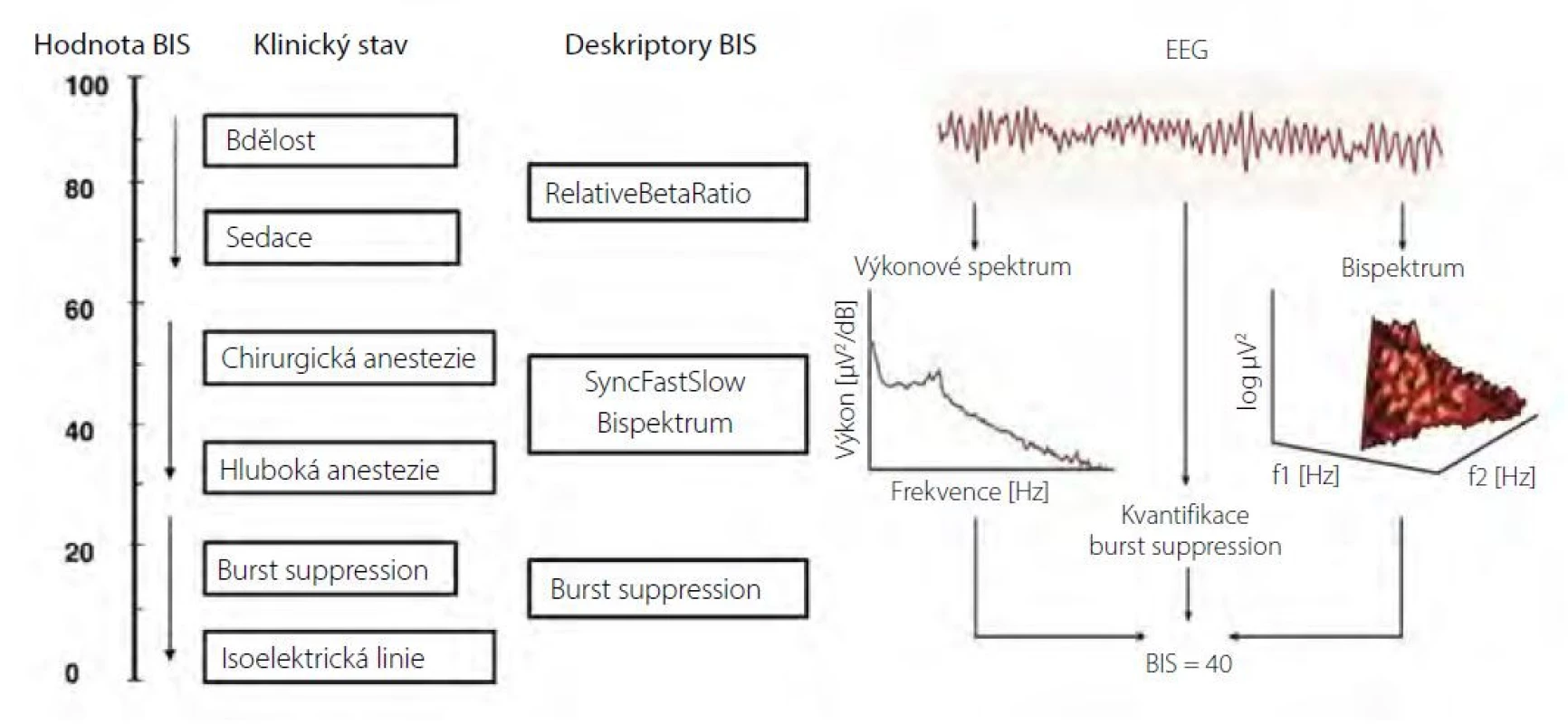

Hlavním parametrem monitoru je BIS, čili index hloubky anestezie. Může nabývat hodnot mezi 0 a 100. 0 odpovídá isoelektrické linii, kdežto 100 mají pacienti plně při vědomí. Pro vedení anestezie v průběhu operace je doporučeno rozmezí 40–60. Výpočet BIS je patentovaný a neveřejný. Podle údajů v literatuře [56] vychází ze změn EEG s prohlubující se anestezií. Výpočet v sobě kombinuje tři parametry, a to RelativeBetaRatio, SyncFastSlow a Burst Suppression. V sedaci má největší váhu RelativeBetaRatio, což je poměr logaritmů výkonů v pásmech 30–47 Hz a 11–20 Hz (obr. 11). V chirurgické anestezii k hodnotě BIS nejvíce přispívá ukazatel SyncFastSlow z bispektrální analýzy, což je statistická technika k hledání nelineárních interakcí založená na korelaci fází různých frekvenčních složek EEG. Jde o poměr logaritmů bispektrálního výkonu v pásmech 0,5–47 Hz, resp. 40–47 Hz (obr. 11). Burst Suppression Ratio kvantifikuje míru BS a má největší váhu v indexu v hluboké anestezii.

Entropy Module

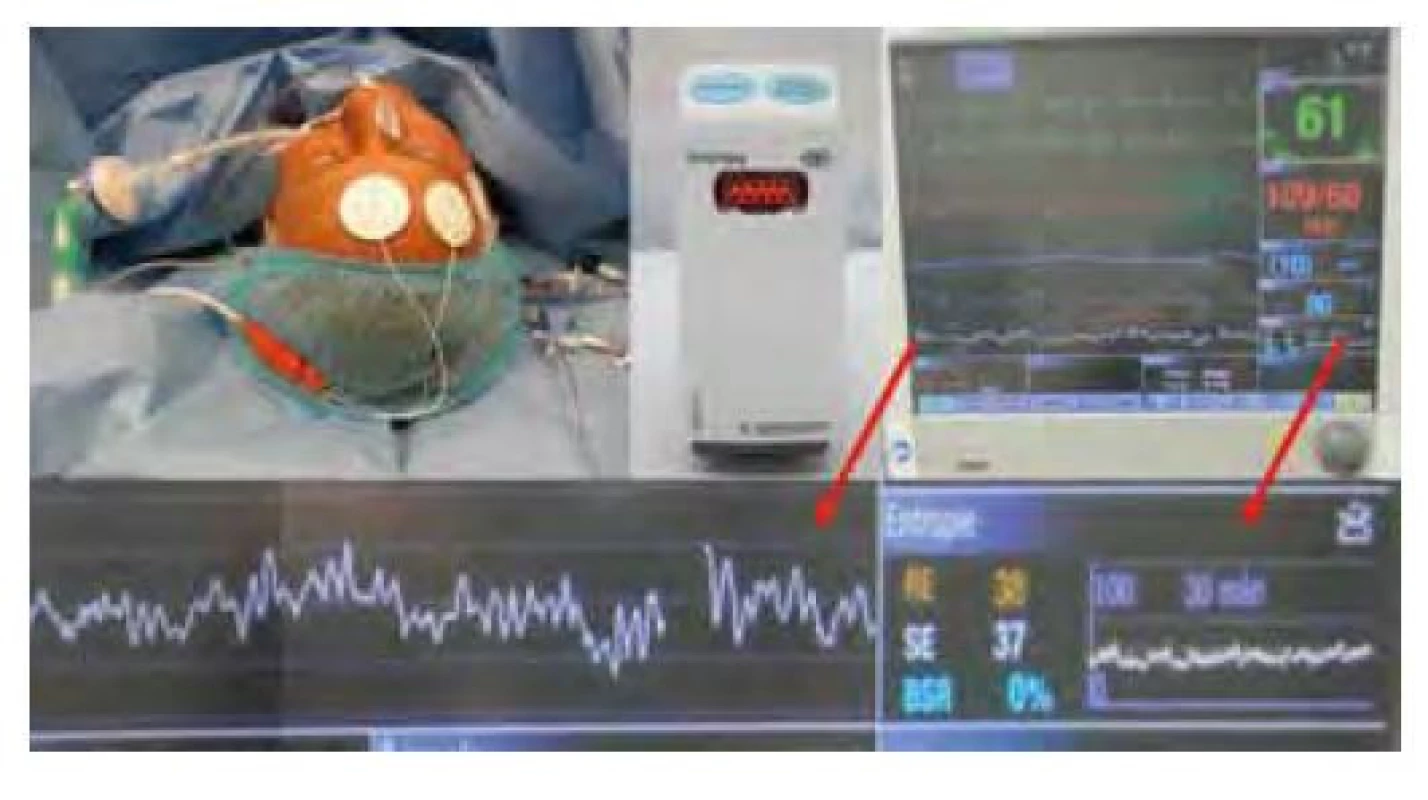

Datex‑Ohmeda S/5 Entropy Module (Datex‑Ohmeda Division, Instrumentarium Corp., Helsinki, Finland) je založen na úplně jiném způsobu zpracování EEG signálu než BIS. Vedle frekvence, amplitudy a vazby mezi fází a amplitudou lze na syrové křivce EEG hodnotit ještě entropii oscilací, tj. jejich nepravidelnost, složitost, nepředvídatelnost, čili míru jejich neuspořádanosti. V anestezii se totiž nepravidelnost oscilací snižuje, zatímco jejich pravidelnost naopak stoupá, čili entropie – míra neuspořádanosti klesá. Entropii lze charakterizovat několika parametry, mezi nimiž je třeba přesně rozlišovat, počítají se různě. Monitor Entropy Module zobrazuje dva parametry z amplitudové složky frekvenčního spektra: State Entropy (SE) a Response Entropy (RE). State entropy se vypočítává za epochu 15 s z frekvenčního pásma 0–32 Hz, kdežto Response entropy za epochu 1,92 s z frekvenčního pásma 0–47 Hz. První parametr je ukazatelem hypnotického účinku v rozmezí 0–91, kdežto druhý poněkud odráží míru antinocicepce v rozmezí 0–100, protože v sobě zahrnuje i elektromyografickou (EMG) aktivitu obličejových svalů (frekvence > 32 Hz). Oba parametry jsou normalizovány tak, že se vyrovnají, není‑ li zachycena EMG aktivita. Rozdíl RE – SE by měl být nižší než 10. Jako jediný byl algoritmus výpočtu entropie publikován, a to finskými autory v roce 2004 [57]. Entropie je indikována pro dospělé a děti starší 2 let.

Závěr:

Vzhledem k popularitě monitorů BIS a k rozšíření anesteziologických přístrojů GE s modulem entropie, lze předpokládat, že tento způsob monitorování pEEG založený na indexech hloubky anestezie a na hodnocení tvarů EEG, jenž byl popsán v tomto článku, bude v ČR v nejbližší budoucnosti převažovat.

Nepochybné je, že použití pEEG urychluje ukončení anestezie, zkracuje dobu pobytu na poanestetické jednotce (PACU), vede k lepší orientaci pacientů na PACU, snižuje dávky anestetik i výskyt pooperační nauzey a zvracení [52, 53, 54, 58]. Očekává se, že pEEG umožní personalizovat vedení anestezie. Prvním krokem může být detekce BS sledováním syrové EEG křivky poučeným anesteziologem, jenž bude následně titrovat anestetika s cílem vyhnout se výskytu BS, a tím dosáhnout lepších výsledků [27]. Vzhledem k neinvazivnosti je podle názoru autora jedinou kontraindikací pEEG u vulnerabilních pacientů jen neznalost anesteziologa.

Nicméně, vývoj techniky již výrazně postoupil. EEG signál lze zpracovávat různými postupy např. do spektrogramů (třetí etapa pEEG) a usnadnit tak jeho interpretaci. Využití spektrogramů k vedení anestezie bude předmětem následujícího článku. Informace se také dají získat i z jiných než z frontálních oblastí mozku či ze změny EEG vyvolané podněty (evokované potenciály). Kromě toho je možné využívat i dalších postupů (jiná statistika, strojové učení, neuronové sítě). Práce pokračují, ale špatnou zprávou je, že porozumění těmto technikám vyžaduje stále vyšší znalosti neurověd, matematiky a statistiky.

Doporučené internetové kurzy:

1. EEG for anaesthesia – parts 1–6 .Dostupné na youtube.com, hledat EEG for anesthesia. (poslední přístup 24. 3. 2022)

2. Clinical EEG for anaesthesia, part 1 a part 2. The aging brain, part 1 a part 2. Dostupné z: https://purdonlab.mgh.harvard. edu/interactive_tutorials/?

(poslední přístup 24. 3. 2022)

3. ICE‑TAP (International Consortium for EEG Training of Anesthesia Practitioners): The cool way to learn about brain monitoring! Dostupné z: https://icetap.org/ (poslední přístup 24. 3. 2022)

Článek přijat redakcí: 31. 1. 2022;

Článek přijat k tisku: 13. 3. 2022;

Cit. zkr: Anest intenziv Med. 2022;33(2):79-89
