Štúdium lokálnych anestetík: Časť 204*
Determinácia kritických micelových koncentrácií vybraných m-alkoxysubstituovaných pyrolidínoetylesterov kyseliny fenylkarbámovej využitím pyrénu ako sondy

Stáhnout PDF English info

Study of local anaesthetics: Part 204*
Determination of critical micelle concentrations of selected derivatives of pyrrolidino-m-alkoxyphenylcarbamic acid using pyrene as a probe

The critical micelle concentrations of the studied derivatives of pyrrolidino-m-alkoxyphenylcarbamic acid in aqueous media at 25 °C were determined using the UV/VIS absorption spectroscopy method with pyrene as a probe. In the absorption spectra of the derivatives and pyrene, there were examined unmasked pyrene peaks, at wavelength of 336 and 320 nm for VIII Z, XIV Z and XVII Z, and in addition at 308 nm for XXIX Z. The critical micelle concentrations were defined from the plots of the sum of the unmasked pyrene peaks against the surfactant concentration that had a sigmoidal character of Boltzmann type. The cmc values of the derivatives were exponentially dependent on the number of carbons in the hydrophobic chain. From the plot of ln (cmc) against the number of carbons n with the equation ln (cmc) = –0.146–0.691n, the value of the Gibbs free energy of transfer of each methylene group of the alkoxychain from the aqueous phase into the internal hydrophobic volume of micelle was also defined: δΔG(CH₂) = (–0.691 ± 0.023)RT. Building on the obtained results, the spherical micelle forming in the solution can be assumed.

Keywords:
derivatives of pyrrolidino-m-alkoxyphenylcarbamic acid, critical micelle concentration, pyrene absorption, sigmoidal-Boltzmann equation

Autoři: Jana Gališinová; Fils Andriamainty; Jozef Čižmárik; Eva Kontseková; Ivan Malík
Působiště autorů: Univerzita Komenského v Bratislave
Vyšlo v časopise: Čes. slov. Farm., 2014; 63, 22-25
Kategorie: Původní práce

*Časť 203: J. Bioequiv. Availab. 2013; 5(4), 161–164.

Souhrn

Pomocou absorpčnej spektroskopie v UV/VIS oblasti spektra využitím pyrénu ako sondy boli determinované hodnoty kritických micelových koncentrácií študovaných m-alkoxysubstituovaných pyrolidínoetylesterov kyseliny fenylkarbámovej vo vodných prostrediach pri teplote 25 °C. Sledovali sa nezatienené pyrénové píky v absorpčných spektrách skúmaných derivátov v prítomnosti pyrénu, a to pri vlnových dĺžkach 336 a 320 nm pri látkach VIII Z, XIV Z a XVII Z, a navyše pri 308 nm pri látke XXIX Z. Kritické micelové koncentrácie boli stanovené zo závislostí súčtu absorbancií nezatienených pyrénových píkov od koncentrácie surfaktantu v roztoku, ktoré mali sigmoidálny priebeh Boltzmannovho typu. Hodnoty determinovaných cmc záviseli exponenciálne od počtu atómov uhlíka n v hydrofóbnom reťazci. Zo závislosti ln (cmc) od n, ktorej rovnica bola ln (cmc) = –0,146–0,691n, sa vypočítala hodnota voľnej Gibbsovej energie prenosu jednej metylénovej skupiny alkoxyreťazca z vodnej fázy do vnútra micely: δΔG(CH₂) = (–0,691 ± 0,023)RT. Na základe dosiahnutých výsledkov možno predpokladať, že študované deriváty vytvárajú v roztoku sférické micely.

Kľúčové slová:
m-alkoxysubstituované pyrolidínoetylestery kyseliny fenylkarbámovej, kritická micelová koncentrácia, pyrénová absorpcia, sigmoidálna-Boltzmannova rovnica

Úvod

Proces asociácie surfaktantov do miciel, vezikúl a membrán má veľmi dôležitú funkciu v rôznych oblastiach vedy a výskumu od biologických systémov až po technické aplikácie.

Micely sférické, cylindrické alebo planárne (dvojvrstvové alebo platničkové) sú nestabilnými jednotkami vytvorenými nekovalentnou agregáciou jednotlivých monomérov surfaktantu. Objem vytvorených miciel je ovplyvňovaný zmenami chemickej štruktúry surfaktantu a zmenami vlastností roztoku, ako sú teplota, iónová sila, zloženie surfaktantu (v prípade zmiešaných miciel) a vo všeobecnosti koncentrácia surfaktantu a pH. Najmä v závislosti od stavu roztoku a od povahy surfaktantu sú sférické micely schopné narásť jednodimenzionálne do cylindrických miciel alebo dvojdimenzionálne do dvojvrstvových alebo platničkových miciel. Zväčšovanie miciel je riadené hlavne polárnymi skupinami surfaktantu, keďže jednodimenzionálny rast má za následok približovanie polárnych skupín surfaktantu bližšie k sebe tak, aby sa znížila dosiahnuteľná plocha na molekulu surfaktantu na micelovom povrchu^1, 2).

Vo vodných roztokoch týchto micelových štruktúr molekuly surfaktantu smerujú svojimi polárnymi skupinami smerom k vodnej fáze a ich hydrofóbne časti smerom von z vodného roztoku. U iónových miciel medzifázová oblasť medzi vodnou a micelovou fázou obsahuje iónové polárne skupiny, Sternova vrstva elektrickej dvojvrstvy koreluje týmto skupinám a približne polovica protiiónov je spojená s micelami a vodou. Zvyšné protiióny sú uzavreté v Gouy-Chapmanovej dvojvrstve, ktorá siaha ďalej do vodnej fázy. V prítomnosti elektrolytov je veľkosť dvojvrstvy funkciou iónovej sily roztoku a môže byť mimoriadne stlačená³⁾. Ďalšou pozoruhodnou vlastnosťou miciel je, že vodná fáza penetruje do micely za hydrofilné polárne skupiny a niektoré prvé metylénové hydrofóbne časti blízko polárnej skupiny sú hydratované. Z tohto dôvodu môžeme oddeliť vnútornú plochu micely na vonkajšie centrum penetrované vodou a na vnútorné centrum úplne vode neprístupné²⁾.

Existuje viacero metód ako nukleárna magnetická rezonancia, meranie povrchového napätia, konduktometria, kalorimetria, meranie rozptylu svetla a iné, ktoré sa používajú na determináciu kritickej micelovej koncentrácie (cmc)^4–9), agregačného čísla a na určenie termodynamických parametrov procesu agregácie surfaktantu v roztoku^10–12). Okrem týchto spomenutých sa na stanovenie cmc aplikujú aj spektrálne techniky v UV/VIS oblasti spektra ako absorpčné i fluorescenčné metódy využívajúce rozličné molekuly ako sondy^13, 14).

Pyrén sa stal jedným z najviac študovaných organických molekúl v zmysle jeho fotofyzikálnych vlastností a tieto štúdie udelili pyrénovej štruktúre status zlatého štandardu ako molekulovej sondy mikroprostredia¹⁵⁾.

Všeobecne hydrofóbne sondy vstupujú do micelového jadra a hydrofilné sondy sa nachádzajú na micelovom povrchu¹⁶⁾. Takouto inkorporáciou sa menia intenzity, resp. pomer intenzít píkov v charakteristickom (absorpčnom i fluorescenčnom) spektre sondy^13, 14).

Pyrolidínoetylestery o-, m-, p-alkoxysubstituovanej kyseliny fenylkarbámovej¹⁷⁾ sú potenciálne liečivá so značnou povrchovou a infiltračnou lokálne anestetickou aktivitou. Tieto látky majú amfifilnú štruktúru a v roztokoch sú povrchovo-aktívne. Základné parametre agregácie o-derivátov v roztoku boli popísané v práci²¹⁾ a ich najaktívnejšieho derivátu v práci²²⁾. U lokálnych anestetík pri povrchovej a infiltračnej anestézii na nervovom vlákne alebo na sliznici dochádza k zmene aplikačnej iónovej formy liečiva na neiónovú a k zmene miciel.

Predložená štúdia je zameraná na determináciu kritických micelových koncentrácií vybraných m-alkoxysubstituovaných pyrolidínoetylesterov kyseliny fenylkarbámovej vo vodnom prostredí pomocou absorpčnej spektroskopie v UV/VIS oblasti spektra využitím pyrénu ako sondy.

Pokusná časť

Chemikálie

Študované látky, m-alkoxysubstituované pyrolidínoetylestery kyseliny fenylkarbámovej (tab. 1), patria medzi katiónové surfaktanty s lokálne anestetickým účinkom a boli syntetizované podľa práce¹⁷⁾.

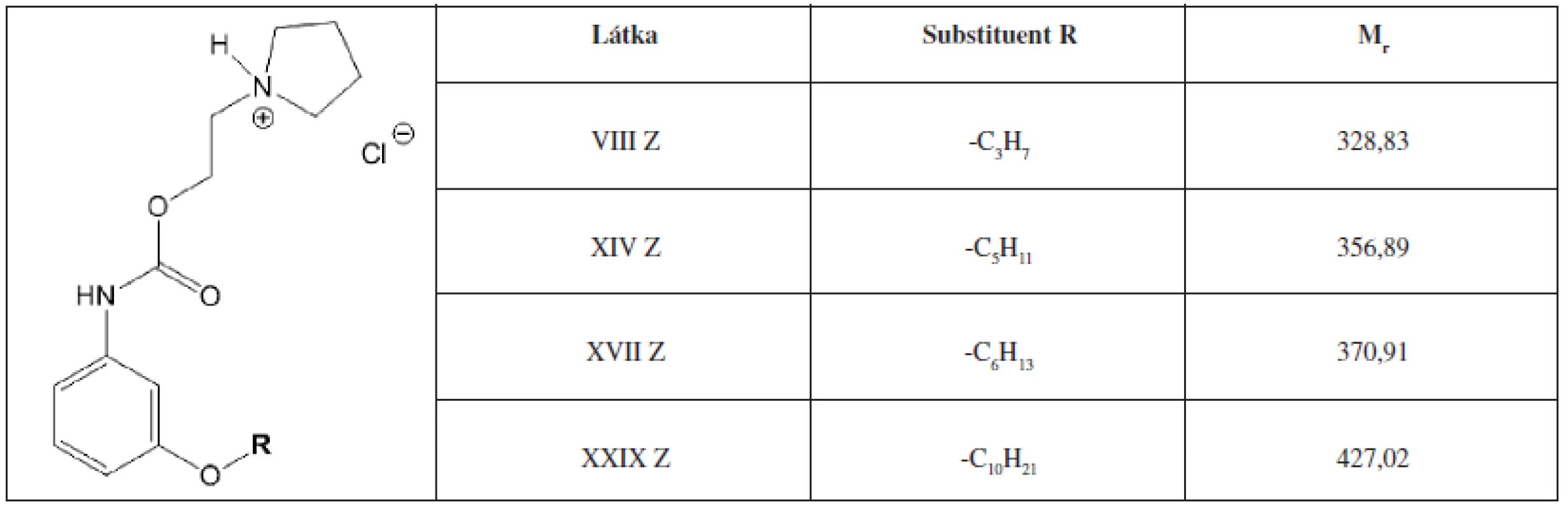

**Tab. 1. Študované deriváty a ich molekulové hmotnosti**

Pyrén, puriss. p.a., pre fluorescenciu, ≥ 99,0% (M_r = 202,25) pochádza z firmy Sigma-Aldrich (Švajčiarsko) a etanol UV, ~ 96% (v/v) (M_r = 46,07) z firmy Fisher (Slovensko).

Prístroje

UV/VIS spektrofotometer Spekol 1300 Analytic Jena AG (Nemecko); ultrazvukový kúpeľ Bandelin Sonorex (Nemecko); analytické váhy KERN ABS/ABJ (Nemecko).

Pracovný postup

Bol pripravený zásobný roztok pyrénu s koncentráciou 0,0012 mol/l rozpustením výpočtom zisteného množstva pyrénu v etanole UV pomocou ultrazvuku (15 min). Experimentálny 2 μmol/l pyrénový roztok sa získal zriedením zásobného roztoku nasledujúcim postupom: 5 μl pyrénového roztoku do 3 ml roztoku vzorky. Takto nízka koncentrácia etanolu vo vzorke (0,17 %) nie je schopná ovplyvniť správanie sa surfaktantu v roztoku¹³⁾.

Zásobné roztoky študovaných látok s objemom 3 ml sa pripravili rozpustením výpočtom stanoveného množstva látky vo vode a k meranému roztoku surfaktantu sa pridalo 5 μl roztoku pyrénu. Postupným riedením priamo v kyvete boli pripravené roztoky s nižšími koncentráciami vo vhodne zvolených intervaloch, a to takým spôsobom, aby sa zachovala 2 μmol/l koncentrácia pyrénu v meranom roztoku.

Pomocou spektrofotometra boli merané absorpčné spektrá každej koncentrácie roztoku študovanej látky v prítomnosti pyrénu v rozmedzí 200–400 nm pri teplote 25 °C proti zodpovedajúcemu porovnávaciemu roztoku. V absorpčných spektrách sa sledovali nezatienené hlavné pyrénové píky; pri látkach VIII Z, XIV Z, XVII Z boli nezatienené pri vlnových dĺžkach 336 a 320 nm, pri látke XXIX Z navyše pri 308 nm.

Výsledky a diskusia

Hodnoty kritických micelových koncentrácií boli stanovené zo závislostí súčtu absorbancií nezastretých pyrénových píkov A_tot od koncentrácie c surfaktantu v roztoku. Závislosť mala charakteristický sigmoidálny priebeh Boltzmannovho typu so stúpajúcou tendenciou, ktorú popisuje rovnica:

kde a_i a a_f sú iniciálne a konečné (angl. final) asymptoty sigmoidy, x ako nezávislá premenná je koncentráciou surfaktantu, x₀ je stred sigmoidy a Δx nezávislé rozmedzie, kde dochádza k náhlej zmene(x – x₀)/Δx^13, 18).

Pre ilustráciu uvádzame graf závislosti A_tot od c látky XXIX Z vo vodnom prostredí pri teplote 25 °C (graf 1).

Graf 1. Závislosť súčtu absorbancií hlavných pyrénových píkov (Atot) od koncentrácie (c) látky XXIX Z vo vodnom prostredí pri 25 °C Vnútorný graf: závislosť absorbancie (A) jednotlivých pyrénových píkov (336 nm, 320 nm a 308 nm) od koncentrácie surfaktantu

Sigmoidálna funkcia poskytuje dve hodnoty X₁ a X₂, jednu pri x₀ a ďalšiu pri (x₀ + 2x). Pomer x₀/Δx je návodom pre rozlíšenie, ktorá z nich je považovaná za cmc. Pre amfifilné systémy, ktorých (x0/Δx) < 10, je kritickou micelovou koncentráciou hodnota X₁, a pre systémy, kde (x₀/Δx) > 10, je cmc = X₂ ^13, 14). Parametre funkcií (počet fitovaných bodov z, x₀, Δx, pomer x₀/Δx, koeficient determinácie R², χ², hodnoty X₁, X₂) a determinované hodnoty cmc skúmaných derivátov uvádza tabuľka 2.

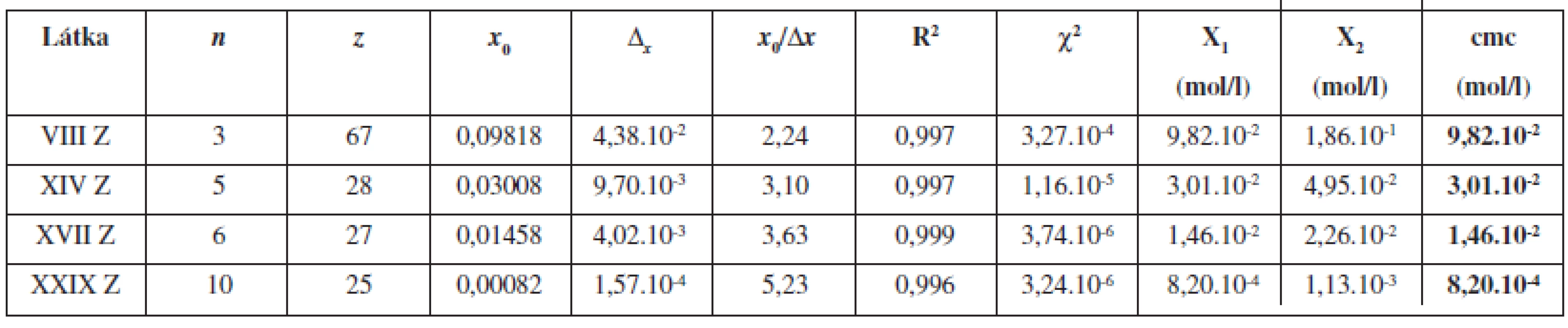

**Tab. 2. Parametre sigmoidálnych funkcií s determinovanými hodnotami cmc skúmaných pyrolidínoetylesterov m-alkoxysubstituovanej kyseliny fenylkarbámovej pri 25 °C**

Hodnoty stanovených kritických micelových koncentrácií študovaných m-alkoxysubstituovaných pyrolidínoetylesterov kyseliny fenylkarbámovej závisia exponenciálne od počtu atómov uhlíka n v hydrofóbnom reťazci, resp. hodnoty ln (cmc) závisia od n lineárne podľa rovnice:

ln (cmc) = A – Bn ^3, 19):

ln (cmc) = –0,146 – 0,691n (graf 2).

**Graf 2. Závislosť hodnôt cmc a ln (cmc) od počtu atómov uhlíka n v hydrofóbnom reťazci študovaných pyrolidínoetylesterov m-alkoxysubstituovanej kyseliny fenylkarbámovej**

Voľná Gibbsova energia prenosu jednej metylénovej skupiny alkoxyreťazca z vodnej fázy do vnútra micely je charakterizovaná vzťahom:

δΔG(CH₂) = –BRT,

kde parameter B predstavuje príspevok každej metylénovej skupiny ku kritickej micelovej koncentrácii a je smernicou závislosti ln (cmc) od n, R je molová plynová konštanta a T je termodynamická teplota²⁰⁾. δΔG(CH₂) študovaných derivátov mala pri teplote 25 °C hodnotu (–0,691 ± 0,023)RT.

V porovnaní s o-derivátmi týchto látok^21, 22) bola aj u skúmaných m-derivátov dokázaná schopnosť asociácie molekúl v roztoku a tvorba miciel.

Stret záujmov: žiadny.

Došlo 4. listopadu 2013

Přijato 13. prosince 2013

PharmDr. Jana Gališinová (∗) • F. Andriamainty • J. Čižmárik • E. Kontseková • I. Malík

Univerzita Komenského v Bratislave

Farmaceutická fakulta, Katedra farmaceutickej chémie

Odbojárov 10, 832 32 Bratislava, Slovenská republika

e-mail: galisinova@fpharm.uniba.sk
